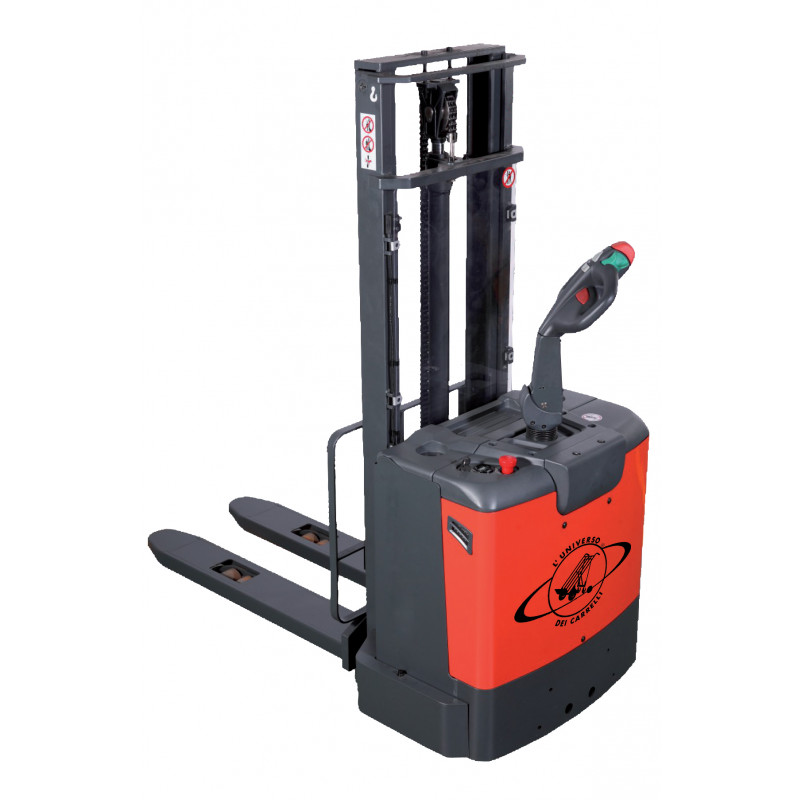

TNBEXS 12/32 |
| CARATTERISTICHE |
|
|
|
| Portata nominale |
Q |
Kg |
1.200 |
| Baricentro |
C |
mm |
600 |
| Distanza asse ruote di carico da base forca |
X |
mm |
684 |
| Passo |
Y |
mm |
1181 |
| Sistema Guida |
|
|
Accompagnamento |
| Pedana uomo a bordo richiudibile e braccetto |
|
|
NO |
| PESI |
|
|
|
| Peso in ordine di marcia |
|
kg |
960 |
| Carico asse anteriore pieno carico |
|
kg |
820 |
| Carico asse anteriore senza carico |
|
kg |
720 |
| Casico asse posteriore pieno carico |
|
kg |
1310 |
| Carico asse posteriore senza carico |
|
kg |
210 |
| DIMENSIONI |
|
|
|
| Sollevamento |
h3 |
mm |
3200 |
| Alzata libera normale |
|
mm |
120 |
| Lunghezza Forche |
l |
mm |
1150 |
| Larghezza esterna forche |
b5 |
mm |
570 |
| Larg. Forche x Spessore |
e/s |
mm |
180x60 |
| Lunghezza totale (pedana chiusa) |
l1 |
mm |
1845 |
| Lunghezza Motrice |
l2 |
mm |
695 |
| Larghezza |
b1 |
mm |
912 |
| Ingombro minimo in altezza |
h1 |
mm |
2096 |
| Ingombro massimo in altezza |
h4 |
mm |
3975 |
| Raggio di volta |
Wa |
mm |
1400 |
| Altezza manico MAX/min |
h14 |
mm |
1420/985 |
| Altezza minima forche |
h13 |
mm |
81 |
| Luce libera a metà passo |
m2 |
mm |
26 |
| Corridoio di stivaggio pallet 800x1200 |
AST |
mm |
2215 |
| PRESTAZIONI |
|
|
|
| Traslazione con carico/senza carico |
|
Km/h |
6,0/6,0 |
| Velocità sollevamento carico/senza carico |
|
mm/s |
0,105/0,15 |
| Velocità discesa carico/senza carico |
|
mm/s |
0,13/0,11 |
| Pendenza superabile con carico/senza carico |
|
% |
6/12 |
| TELAIO |
|
|
|
| Ruote parte conducente/carico (M=motrice) |
|
nr |
2+1M/4 |
| Ruote stabilizzatrici poliuretano |
|
mm Ø |
150x54 |
| Ruota Motrice |
|
mm Ø |
252x8 |
| Rulli anteriori Nylon |
|
mm Ø |
80x70 |
| Passo |
y |
mm |
1.196 |
| Interasse ruote lato timone |
b10 |
mm |
686 |
| Interasse rulli forche |
b11 |
mm |
390 |
| AZIONAMENTO |
|
|
|
| Motore Trazione s2 60min |
|
Kw |
1,3 |
| Motore sollevamento s3 15% |
|
Kw |
2,2 |
| Controllo Marce |
|
|
variatore elettronico AC |
| Batteria |
|
V/Ah |
24/210 |
| Peso batteria |
|
Kg |
200 |
| RADDRIZZATORE |
|
|
|
| Carica batteria |
|
V-A |
24-40 |
